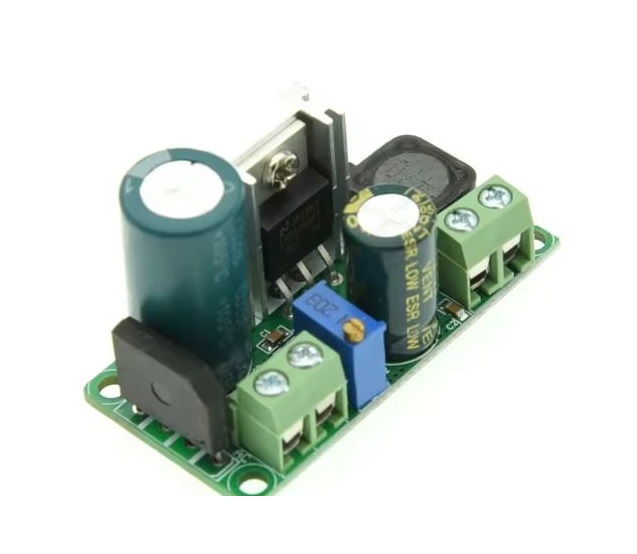

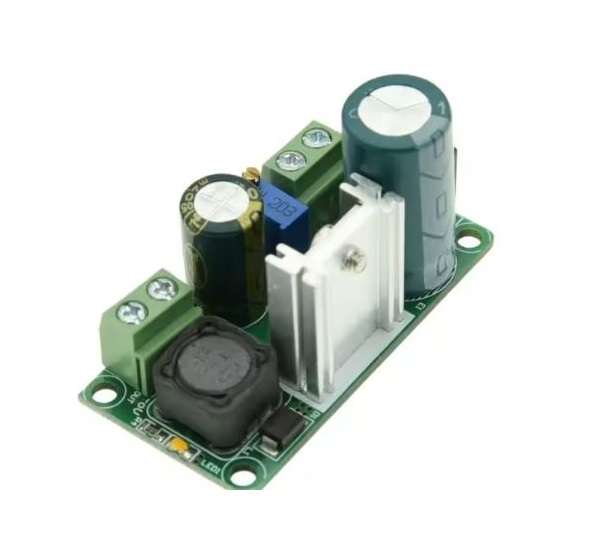

Il modulo di alimentazione adotta il plug-in LM2596HV, la versione ad alta tensione del LM2596.
La tensione di ingresso massima è di 50V (limitata dalla tensione di tenuta del condensatore del filtro).
Il dissipatore di calore esterno può resistere a operazioni ad alta corrente.
Il terminale di ingresso utilizza una pila a ponte raddrizzatore 4A per inserire l'alimentazione AC e ha una porta di ingresso DC dedicata, che viene comunemente utilizzata per l'ingresso AC e DC.
La tensione di uscita può essere regolata da 3.3V a 33V e la tensione di uscita varierà con diversi intervalli di tensione di ingresso.
La corrente di uscita può funzionare stabilmente a una corrente di uscita di 2.2A per molto tempo e può funzionare a una corrente di uscita 3A per un breve periodo.

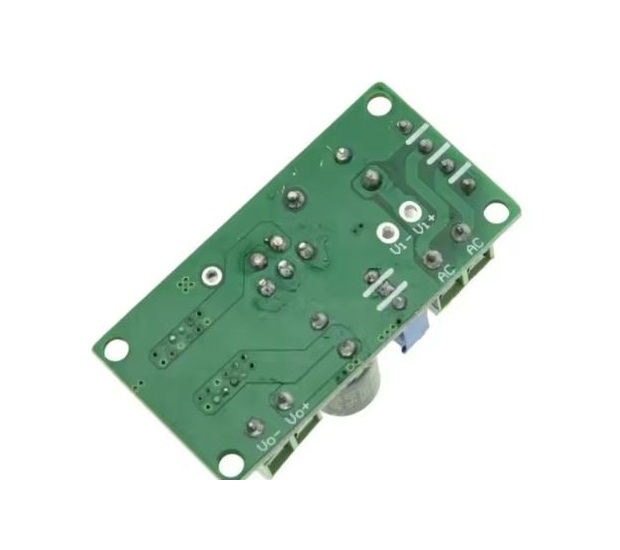

La parte anteriore e posteriore del PCB ha il nome del terminale della serigrafia.
Parametri elettrici:
Intervallo di tensione di ingresso: AC 5V-30V, DC 5V-50V
Intervallo di tensione in uscita: DC 3.3V-33V
Corrente di uscita: fino a 2.2A (il chip del regolatore può resistere a una corrente massima di 3A, ma solo per un breve periodo)
Dimensioni del modulo: 51mm * 26mm
